Nắm vững khái niệm bổ trụ trong xây dựng cùng các nguyên tắc kỹ thuật gia cố là bước không thể thiếu để tạo nên những bức tường gạch phẳng phiu, kiên cố và không bị nứt xé theo thời gian. Khi thi công các mảng tường bao che dài hoặc tường ngăn cao, nếu không có điểm tựa trung gian thì tường rất dễ bị rung lắc và phình bụng dưới tác động của gió bão hay chấn động nền. Việc tính toán chuẩn xác cấu kiện bổ trụ trong xây dựng giúp tăng cường độ cứng ngoài mặt phẳng, liên kết khối xây thành một kết cấu bền vững. Đội ngũ kỹ sư tại Xây Nhà Nga Việt luôn tuân thủ nghiêm ngặt các quy định về khoảng cách bổ trụ nhằm mang lại sự an tâm tuyệt đối cho từng ngôi nhà.
Bổ trụ trong xây dựng là gì?
Trong kỹ thuật khối xây, bổ trụ trong xây dựng (tiếng Anh là buttress hoặc complementary pillar) là phần trụ cột xây lồi ra phía ngoài hoặc tích hợp trực tiếp trên mặt phẳng tường gạch. Cấu kiện này có thể được xây bằng gạch thẻ đặc hoặc đổ bê tông cốt thép toàn khối liên kết ngàm vào khối xây tường.
Mục đích chính của bổ trụ trong xây dựng là tạo ra các điểm tựa chịu lực trung gian, biến một mảng tường dài liên tục thành nhiều nhịp tường nhỏ có độ ổn định uốn cao hơn. Nhờ đó, tường gạch gánh chịu tốt tải trọng bản thân và các tác động xô đẩy ngang mà không bị biến dạng hay nghiêng ngả.
Vai trò và ý nghĩa của bổ trụ trong xây dựng công trình
Bắt nguồn từ kiến trúc cổ điển châu Âu nhằm chống đỡ các vòm cuốn chịu lực, cấu kiện bổ trụ trong xây dựng hiện đại giữ các vai trò kỹ thuật then chốt sau:
- Tăng độ ổn định uốn ngoài mặt phẳng: Tường gạch có chiều dày mỏng (tường 100mm hoặc 200mm) chịu nén rất tốt nhưng chịu lực xô ngang rất yếu. Việc bố trí bổ trụ trong xây dựng giúp chia nhỏ chiều dài tường, ngăn hiện tượng phình bụng khi có gió lốc thổi mạnh.
- Khóa cứng các góc giao nhau: Tại các vị trí đầu hồi, góc tường hoặc mép cửa lớn, việc đặt bổ trụ trong xây dựng giúp liên kết các hàng gạch chặt chẽ, triệt tiêu nguy cơ nứt tách mạch vữa.
- Phân bố tải trọng đều xuống móng: Khi tường gánh các dầm phụ hoặc xà gồ mái, bổ trụ đóng vai trò như một cột gạch độc lập dẫn trực tiếp lực nén tập trung xuống hệ thống móng ngầm.
Quy chuẩn kỹ thuật khối xây và nguyên tắc bố trí bổ trụ trong xây dựng
Thiết kế và thi công khối xây tường gạch bắt buộc phải tuân theo tiêu chuẩn quốc gia TCVN 5573:2011 về kết cấu gạch đá và gạch đá cốt thép. Kỹ sư hiện trường cần nắm chắc các nguyên tắc phân bổ khoảng cách sau:
1. Khoảng cách tiêu chuẩn giữa các bổ trụ
Theo tiêu chuẩn kết cấu tường tự chịu lực, khoảng cách L giữa hai bổ trụ liên tiếp được xác định theo chiều cao H của bức tường:
- Khi chiều dài tường L > (1,5 – 2)H mà không có tường ngang vuông góc liên kết, bắt buộc phải bố trí bổ trụ trong xây dựng.
- Khoảng cách thực tế giữa các trục bổ trụ tường gạch nhà dân dụng thường dao động từ 2,5m đến 3,0m.
- Với tường rào dài độc lập chịu gió ngoài trời, khoảng cách bố trí bổ trụ trong xây dựng nên rút ngắn xuống từ 2,0m đến 2,5m để chống lật đổ.
2. Kích thước tiết diện của bổ trụ
Tiết diện bổ trụ trong xây dựng phụ thuộc vào chiều dày mảng tường:
- Đối với tường 100mm (tường 10): Bổ trụ xây nhô thêm 100mm (tạo thành tiết diện 200x200mm) hoặc đổ trụ bê tông cốt thép 100x200mm cấy râu thép Φ6 giữ tường.
- Đối với tường 200mm (tường 20): Bổ trụ xây lồi thêm 100mm đến 200mm (tiết diện 200x300mm hoặc 200x400mm) bằng gạch đặc để đảm bảo khả năng chịu nén.
Quy trình kỹ thuật xây dựng bổ trụ cho tường gạch

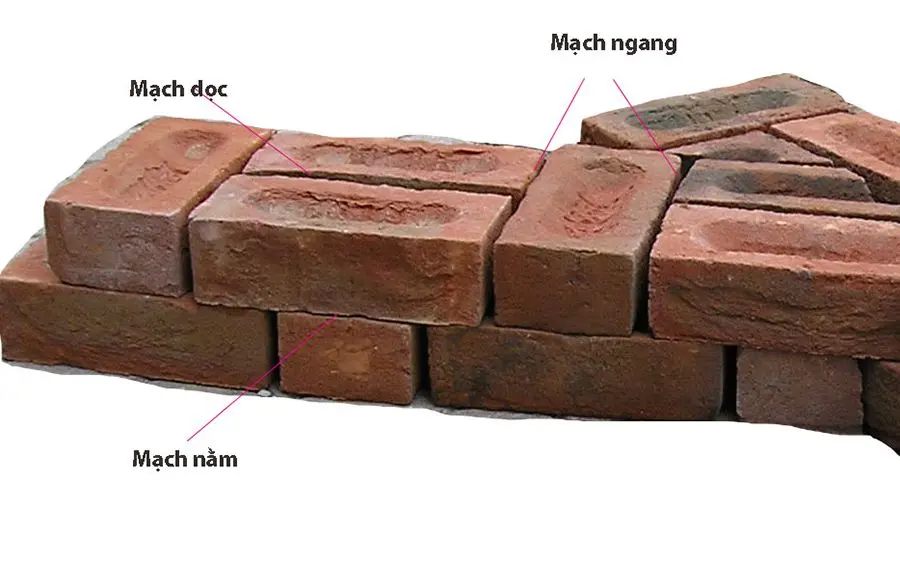

Để cấu kiện bổ trụ trong xây dựng ăn khớp với thân tường, thợ thi công phải đảm bảo kỹ thuật so le mạch vữa:

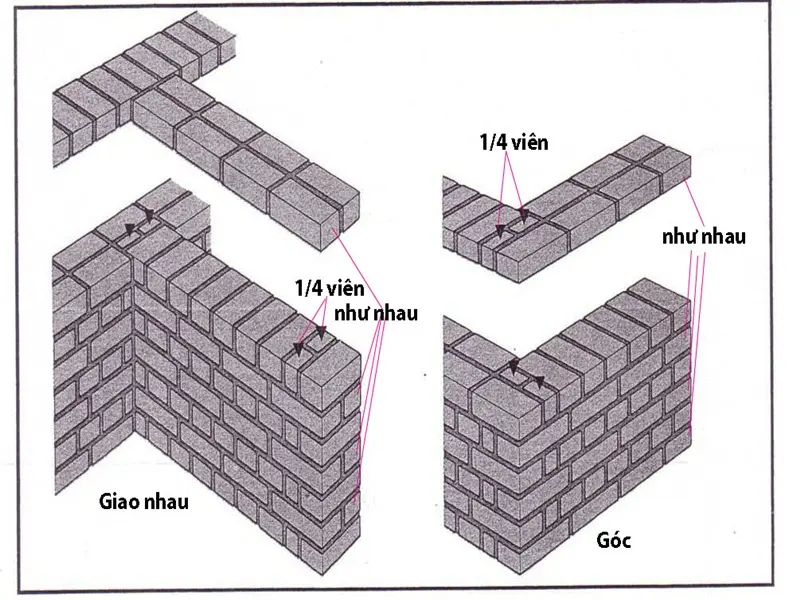

- Khống chế mạch vữa: Tuyệt đối không để trùng mạch vữa đứng giữa các hàng gạch liên tiếp. Mạch vữa đứng phải lệch nhau ít nhất 1/4 chiều dài viên gạch theo đúng quy chuẩn xây dựng.
- Kỹ thuật câu gạch liên kết: Cứ cách 3 đến 5 hàng gạch dọc thân tường, thợ phải xoay ngang viên gạch thẻ để ngàm sâu vào lòng bổ trụ, giúp khóa chặt hai khối xây thành một thể thống nhất.
- Cấy râu thép gia cường: Nếu đổ bổ trụ trong xây dựng bằng bê tông cốt thép, phải khoan cấy râu thép Φ6 dài tối thiểu 50cm vào mạch vữa xây tường với mật độ 50cm một thanh (khoảng 5 hàng gạch một râu thép).
Bên cạnh hệ thống trụ đứng, các mảng tường gạch bắt buộc phải liên kết đồng bộ với dầm bê tông chạy ngang. Gia chủ cần tìm hiểu thêm khái niệm giằng tường là gì để tạo thành mạng lưới khung bê tông giằng kín, hạn chế triệt để hiện tượng nứt xé mép tường.
Ở phần nền móng, chân tường xây phải đặt trực tiếp lên hệ khung dầm ngầm vững chãi. Kỹ thuật viên hiện trường cần nắm rõ cấu tạo của hệ thống đà kiềng móng để ngăn chặn tình trạng lún lệch làm gãy nứt chân tường gạch.
Mọi giải pháp gia cố tường gạch đều phải nằm trong tổng thể khung chịu lực của ngôi nhà theo đúng kết cấu bê tông cốt thép nhà dân dụng, bảo đảm sự bền vững cho toàn bộ công trình.
Trước khi bắt đầu các công tác xây thô, gia chủ nên tham khảo thêm các nguyên tắc khi xây nhà hoặc sửa chữa nhà để kiểm soát chặt chẽ chất lượng vật tư gạch cát và tay nghề thợ hồ.
Nếu ngôi nhà của bạn xuất hiện các vết nứt tường do thiếu cấu kiện chịu lực, hoặc bạn đang cần tư vấn giải pháp cấy thêm bổ trụ trong xây dựng khi cải tạo nâng tầng, hãy liên hệ ngay dịch vụ sửa nhà trọn gói tại Xây Nhà Nga Việt. Đội ngũ kỹ sư giàu kinh nghiệm thực tế sẽ trực tiếp khảo sát hiện trạng và đưa ra phương án gia cường an toàn, bền vững nhất.
Hiểu cặn kẽ bổ trụ trong xây dựng giúp gia chủ dễ dàng giám sát từng hàng gạch của công trình. Để nhận tư vấn chuyên sâu về các giải pháp kỹ thuật xây thô và hoàn thiện, quý khách có thể liên hệ ngay với Xây Nhà Nga Việt qua Hotline: 0978 466 859 để được hỗ trợ tận tâm.
Câu hỏi thường gặp về bổ trụ trong xây dựng (FAQs)
1. Bổ trụ trong xây dựng bằng gạch đặc và bổ trụ bê tông cốt thép khác nhau thế nào?
Bổ trụ gạch đặc được xây liền khối cùng lúc với tường gạch bằng gạch thẻ nung, thi công nhanh và tiết kiệm chi phí cho nhà thấp tầng. Trong khi đó, bổ trụ trong xây dựng bằng bê tông cốt thép có khả năng chịu uốn và chống rung chấn vượt trội hơn, thường áp dụng cho các mảng tường cao trên 4m hoặc tường rào thoáng chịu gió lốc lớn.
2. Xây tường rào bao quanh nhà có bắt buộc phải làm bổ trụ không?
Bắt buộc. Tường rào là dạng kết cấu tự do không có trần đè giữ đỉnh tường, chịu tác động trực tiếp của gió giật ngoài trời. Do đó, tường rào bắt buộc phải bố trí bổ trụ trong xây dựng với khoảng cách từ 2,0m đến 2,5m kết hợp giằng bê tông trên đỉnh tường để chống đổ ngã.
3. Tường ngăn phòng dày 100mm bên trong nhà có cần làm bổ trụ trong xây dựng không?
Nếu mảng tường 100mm có chiều dài dưới 3m và được kẹp chặt giữa hai cột dầm bê tông cốt thép thì không cần làm bổ trụ. Tuy nhiên, nếu tường 100mm dài trên 4m mà không có tường ngăn vuông góc đỡ ở giữa thì bắt buộc phải cấy thêm bổ trụ trong xây dựng để chống rung khi đóng mở cửa đi.
4. Mác vữa xây thích hợp nhất khi thi công bổ trụ tường gạch là bao nhiêu?
Khi thi công cấu kiện bổ trụ trong xây dựng chịu lực nén tập trung, các kỹ sư khuyến nghị sử dụng vữa xi măng mác 75 (M75) hoặc mác 100 (M100) trộn bằng cát vàng hạt sạch để bảo đảm độ bám dính và khả năng chịu lực cắt tối đa của khối xây.
